İnşaat Makinası Koltukları Hakkında Ne Bilmelisiniz?

Ağır makinelerde operatör koltuğu bir konfor aksesuarı değildir. Operatörün sağlığını, makine kontrol hassasiyetini ve uzun vadede iş gücünün elde tutulmasını doğrudan etkileyen, güvenlik açısından kritik, üretkenliği etkileyen bir bileşendir. İnşaat ekipmanı koltukları Sürekli tüm vücut titreşimini absorbe etmeli, uzun vardiya sürelerini desteklemeli ve zorlu dış mekan ortamlarına dayanmalı ve tüm bunları yaparken uluslararası ergonomi ve güvenlik standartlarını da karşılamalıdır. Tedarik yöneticileri, filo operatörleri ve OEM tedarikçileri için, savunulabilir kaynak kullanımı kararları verebilmek için koltuk mühendisliğini net bir şekilde anlamak çok önemlidir.

Ağır Ekipmanlarda Koltuk Mühendisliği Neden Önemlidir?

Ekskavatör, tekerlekli yükleyici, buldozer ve motorlu greyder operatörleri genellikle vardiya başına 8 ila 12 saat oturur. Bu süre zarfında şasi ve koltuk aracılığıyla iletilen tüm vücut titreşimine (WBV) maruz kalırlar. Uzun süreli WBV'ye maruz kalma, lomber omurga bozuklukları, yorgunluk ve reaksiyon süresinin azalmasıyla doğrudan bağlantılıdır. Mühendislik kalitesi inşaat makinesi koltukları operatörün vücuduna ne kadar titreşimin ulaşacağını ve koltuğun duruş zorlanmasını ne kadar etkili bir şekilde telafi edeceğini belirler.

Titreşime Maruz Kalma ve ISO 2631 Standartları

ISO 2631-1, insanın tüm vücut titreşimine maruz kalmasını ölçme ve değerlendirme yöntemini tanımlar. Standart, 0,5 m/s2'lik günlük titreşime maruz kalma değeri A(8)'den başlayan sağlık kılavuzu uyarı bölgelerini belirler. 2002/44/EC sayılı Avrupa Direktifi, 8 saatlik çalışma günü için 0,5 m/s2'lik bir etki değeri ve 1,15 m/s2'lik bir maruz kalma sınır değeri belirler. Bir koltuğun titreşim iletilebilirliği, koltuğun etkili genlik iletilebilirliği (SEAT) değeriyle ölçülür. 1,0'ın altındaki bir SEAT değeri, koltuğun zemin girdisine göre titreşimi azalttığı anlamına gelir. Ağır makinelere yönelik yüksek kaliteli süspansiyonlu koltuklar genellikle omurga yüklemesiyle en alakalı 1-10 Hz frekans aralığında 0,6 ile 0,85 arasındaki SEAT değerlerine ulaşır.

İnşaat Makinası Koltuklarının Temel Bileşenleri

Tamamen belirtilen inşaat makinaları koltuğu birden fazla fonksiyonel alt sistemi entegre eder. Her alt sistem operatörün korunmasına, ayarlanabilirliğine ve dayanıklılığına katkıda bulunur. Ana bileşenler şunları içerir:

• Süspansiyon mekanizması: Birincil titreşim izolasyon sistemi. Mekanik makaslı, havalı veya hibrit sistemler, koltuk tablasını zemin seviyesindeki titreşimden yalıtır. Strok uzunluğu tipik olarak 80 mm ila 120 mm arasında değişir.
• Koltuk tavası ve sırtlık süngeri: Yüksek yoğunluklu poliüretan köpük (yoğunluk 45–60 kg/m3) ilk konfor ve basınç dağılımını sağlar. Köpük kalitesi uzun vadeli yorulma direncini belirler.
• Kapak malzemesi: Vinil, kumaş veya deri kaplamalar iklim, hijyen gereksinimleri ve aşınma direncine göre seçilir. Vinil, dış mekan ve ıslak ortamlar için standarttır.
• İleri-geri kaydırma ayarı: Operatörün kontrollere erişimi optimize etmesine olanak tanır. Standart hareket aralığı, 25 mm'lik kilitleme artışlarıyla 150 mm ila 200 mm'dir.
• Yükseklik ayarı: Mekanik veya pnömatik yükseklik ayarı, farklı boylardaki operatörlere uygundur. Tipik aralık 60 mm ila 100 mm dikey harekettir.
• Bel desteği: Mekanik veya pnömatik ayarlanabilir bel sistemleri, uzun süreli çalışma sırasında bel omurgasının doğal lordotik eğrisini korur.
• Kolçaklar: Sabit, katlanabilir veya ayarlanabilir kolçaklar, kontrol işlemi sırasında omuz ve boyuna binen yükü azaltır. Ekskavatör kabinlerinde kol dayama yüksekliği ve açısının ayarlanabilirliği kritik öneme sahiptir.
• Emniyet kemeri ve montaj plakası: Entegre geri çekilebilir kucak kemeri veya 3 noktalı emniyet kemeri, devrilmeye karşı koruma sistemleri için ISO 6683 ve ROPS/FOPS kabin gereksinimlerini karşılar.

Süspansiyon Sistemi Türlerinin Karşılaştırılması

Süspansiyon sistemi, herhangi bir ağır ekipman koltuğunda performans açısından en kritik bileşendir. Farklı süspansiyon teknolojileri maliyet, ayarlanabilirlik, titreşim izolasyon aralığı ve bakım gereksinimleri arasında farklı dengeler sunar. Aşağıdaki tablo, kullanılan üç ana süspansiyon tipini karşılaştırmaktadır. süspansiyon sistemli inşaat ekipmanı koltukları konfigürasyonlar.

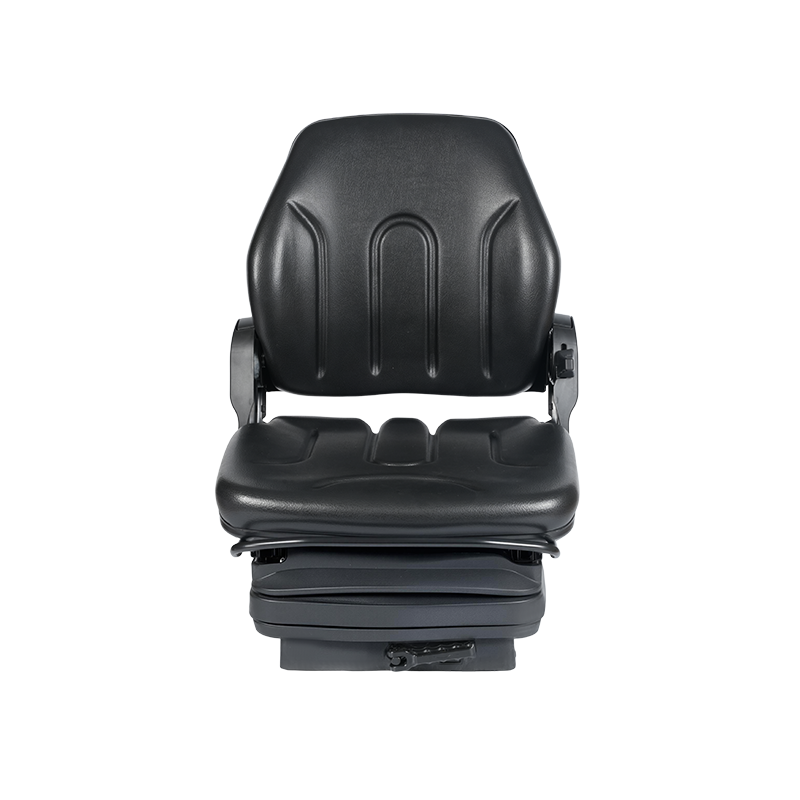

Süspansiyon Sistemli İnşaat Makinası Koltukları

Operatör Performansı için Ergonomik Tasarım

Ağır ekipman koltuklarındaki ergonomik mühendislik, ayarlanabilirlik aralıklarının ötesine geçer. Operatörün vücut geometrisi, spesifik makinenin kontrol düzeni ve iş görevinin postüral talepleri arasındaki etkileşimi ele alır. Zayıf ergonomik tasarım kas-iskelet sistemi bozukluklarına, operatörün yorgunluğuna ve durumsal farkındalığın azalmasına neden olur ve bunların tümü olay riskini artırır.

Ekskavatörler için Ergonomik İş Makinası Koltukları

Ekskavatörler için ergonomik inşaat makinesi koltukları tekerlekli yükleyici veya buldozer koltuklarından farklı özel tasarım gereksinimleri vardır. Ekskavatör operatörleri üst gövdeyi sık sık döndürürler ve koltuk yapısına bağlı ayarlanabilir konsollara monte edilmiş joystick kontrollerine ulaşmak zorundadırlar. Bu, koltuğun yalnızca bir oturma yüzeyi değil, bir kontrol platformu olarak işlev görmesi gerektiği anlamına gelir. Ekskavatör oturma düzenine ilişkin temel ergonomik parametreler şunları içerir:

• Koltuk tava açısı: 3 ila 5 derecelik hafif öne eğim, kalçanın fleksiyon açısını azaltır ve üst gövde rotasyonu sırasında bel kompresyonunu azaltır.
• Kol dayanağına monte konsol uyumluluğu: Koltuk yapısı, genellikle 4 delikli DIN veya ISO cıvata modelleri kullanılarak kumanda kolu konsolları için standartlaştırılmış montaj noktaları sağlamalıdır.
• Sırt dayanağı yaslanma aralığı: Dikey yönde minimum 15 ila 25 derecelik yatma aralığı, operatörlerin molalar sırasında kabinden ayrılmadan duruşunu ayarlamasına olanak tanır.
• Yan uyluk desteği: Konturlu koltuk yan destekleri, makinenin salınım döngüleri sırasında kaymayı azaltır ve operatörün stabilitesini artırır.

İnşaat Ekipmanı Koltukları Ağırlık Ayarı: Nasıl Çalışır?

Süspansiyon sistemleri belirli bir yük aralığında çalışacak şekilde ayarlandığından ağırlık ayarı önemlidir. Bir koltuğun tasarlanan ağırlık aralığı dışında çalıştırılması izolasyon verimliliğini azaltır ve titreşim iletimini artırır. Ağır ekipman koltuklarının çoğu, 50 kg ila 130 kg arasındaki operatörler için tasarlanmıştır ve süspansiyon ayar noktası, izolasyonu gerçek operatör ağırlığına göre optimize edecek şekilde ayarlanabilir.

Mekanik ve Hava Ağırlığı Ayarı

İnşaat ekipmanı koltuk ağırlık ayarı sistemler iki ana kategoriye ayrılır. Mekanik sistemler, helezoni bir yayı önceden gerdirmek için bir döner düğme veya kol kullanır. Hava sistemleri, bir valf aracılığıyla ayarlanan basınçlı bir mesane kullanır. Aşağıdaki tablo, her iki yöntemi de filo satın alma kararlarıyla en alakalı kriterlere göre karşılaştırmaktadır.

Malzemeler ve Dayanıklılık

Koltuk bileşenlerinde malzeme seçimi, saha koşullarındaki servis ömrünü doğrudan belirler. İnşaat sahası ortamları, küresel dağıtım senaryolarında çalışanları UV radyasyonuna, çamura, hidrolik sıvıya, yağmura ve eksi 30 ile artı 70 santigrat derece arasında değişen aşırı sıcaklıklara maruz bırakır.

Dış Mekan Kullanımı için Su Geçirmez İnşaat Ekipmanı Koltukları

Dış mekan kullanımı için su geçirmez inşaat ekipmanı koltukları yalıtımlı kapak malzemeleri, korozyona dayanıklı çerçeve bileşenleri ve drenaj tasarımlı koltuk tavası geometrisinin bir kombinasyonunu gerektirir. Aşağıdaki malzeme özellikleri, dayanıklı, dış mekana uygun bir koltuğu tanımlar:

• Kapak malzemesi: Minimum 0,8 mm kalınlığa ve en az 50.000 döngü Martindale aşınma direncine sahip PVC kaplı vinil. UV stabilizatör katkı maddeleri, uzun süre güneşe maruz kalma sonrasında yüzeyin çatlamasını önler.
• Köpük çekirdeği: Koltuk tablasındaki kapalı hücreli poliüretan köpük nem emilimine karşı dayanıklıdır. Sırt dayanağındaki açık hücreli köpük, nem bariyeri tabakasıyla kaplandığında kabul edilebilir.
• Çerçeve ve taban: Minimum kaplama kalınlığı 60 mikron olan toz boyalı çelik çerçeve, ıslak ve tuzlu ortamlarda korozyona karşı koruma sağlar. Paslanmaz çelik donanım denizcilik veya kıyı uygulamaları için belirtilmiştir.
• Drenaj kanalları: Koltuk tavasındaki kalıplanmış drenaj yolları, suyun operatörün altında birikmesi yerine çıkmasını sağlar.

İnşaat Makineleri için Yedek Koltuklar: Tedarik Kriterleri

İnşaat makineleri için yedek koltuklar orijinal ekipman üreticisi (OEM) spesifikasyonunun boyut ve işlevsel kapsamına uygun olmalıdır. Yanlış montaj, operatörün güvenliğini tehlikeye atar ve makine garantisini geçersiz kılabilir. Tüm yedek koltuk alımlarında aşağıdaki kriterler geçerli olmalıdır:

• Montaj modeli uyumluluğu: Sipariş vermeden önce cıvata modeli boyutlarını (tipik olarak 150 x 150 mm veya 200 x 200 mm aralıkta 4 delikli modeller) makinenin koltuk montaj plakasına göre doğrulayın.
• Süspansiyon stroku ve ağırlık aralığı: Titreşim izolasyon performansını korumak için yedek süspansiyon stroku ve operatör ağırlık aralığının orijinal teknik özelliklerle eşleştiğini doğrulayın.
• Kolçak konsolu arayüzü: Entegre kontrol konsollu ekskavatörler ve teleskopik taşıyıcılar için, yedek koltuğun mevcut konsol montaj donanımına uygun olduğunu doğrulayın.
• Emniyet kemeri standardı: Yedek koltuklar, ISO 6683'e veya makinenin ROPS sertifikasının gerektirdiği eşdeğer standarda göre onaylanmış bir emniyet kemeri sistemi içermelidir.
• Boyutsal zarf: Koltuk genişliği, yüksekliği ve derinliği kabinin tasarlanmış açıklık bölgelerine sığmalıdır. Büyük boyutlu değiştirmeler kabin girişini, çıkışını ve acil durum çıkış yollarını engelleyebilir.

B2B Tedarik Kontrol Listesi

Filo yöneticileri, OEM satın alma ekipleri ve hacimli kaynak sağlayan satış sonrası distribütörler için, her koltuk spesifikasyon belgesinde veya fiyat teklifi talebinde aşağıdaki öğeler görünmelidir:

• ISO 7096 uyumluluk belgeleri: Koltuğun ilgili makine sınıfı (EM1 ila EM9) için ISO 7096 laboratuvar titreşim testi gerekliliklerini karşıladığını doğrulayan test raporları talep edin.
• Ağırlık ayar aralığı ve nominal operatör ağırlığı: Süspansiyonun kaldırabileceği minimum ve maksimum operatör ağırlığını doğrulayın.
• Kapak malzemesi özellikleri: Aşınma direnci, UV direnci derecesi ve çalışma sıcaklığı aralığını içeren malzeme veri sayfasını talep edin.
• Köpük yoğunluğu ve ILD (Girinti Yükü Sapması): Minimum köpük yoğunluğunu (koltuk tavası için 45 kg/m3) ve ILD değerini (inşaat koltuk uygulamaları için genellikle 35–45 N) belirtin.
• Garanti şartları: Asgari garanti süresini (genellikle 12 ila 24 ay) ve askı mekanizması, köpük ve kapak bütünlüğü dahil olmak üzere kapsam dahilindeki arıza modlarını tanımlayın.
• MOQ ve teslim süresi: Hem standart katalog koltukları hem de özel olarak yapılandırılmış varyantlar için minimum sipariş miktarlarını ve üretim teslim sürelerini belirleyin.
• Yedek parça bulunabilirliği: Filo bakım programlarını desteklemek için ayrı ayrı yedek bileşenlerin (askı kitleri, köpük setleri, kaplama kaplamaları) mevcut olduğunu doğrulayın.

Sıkça Sorulan Sorular

1. İnşaat ekipmanı koltuklarını test etmek için ISO standardı nedir?

ISO 7096, tüm vücut titreşimi iletilebilirliğinin laboratuvar değerlendirmesi için birincil uluslararası standarttır. inşaat makinesi koltukları . Tekerlekli yükleyiciler, toprak kompaktörleri ve paletli ekskavatörler gibi farklı makine türlerine karşılık gelen dokuz makine giriş spektrumunu (EM1'den EM9'a) tanımlar. Her spektrum, o makine sınıfına özgü titreşim profilini simüle eder. Bir koltuğun uyumlu kabul edilmesi için ilgili giriş spektrumuna göre test edildiğinde maksimum SEAT değerine (sınıfına bağlı olarak genellikle 1,0 veya altı) ulaşması gerekir. Alıcılar koltuk tedarikçilerinden ISO 7096 test raporları talep etmeli ve test edilen girdi spektrumunun hedef makine tipiyle eşleştiğini doğrulamalıdır.

2. İnşaat ekipmanı koltukları ne sıklıkla değiştirilmelidir?

Servis ömrü çalışma saatlerine, operatörün ağırlığına, çevre koşullarına ve süspansiyon tipine bağlıdır. Genel bir kural olarak, süspansiyon mekanizmaları her 2.000 çalışma saatinde bir incelenmeli ve SEAT değeri ölçümleri veya fiziksel incelemede izolasyon performansının düştüğü ortaya çıktığında değiştirilmelidir. Orijinal kalınlığın yüzde 25'ini aşan köpük sıkıştırma seti, koltuk paneli köpüğünün değiştirilmesi gerektiğinin güvenilir bir göstergesidir. Dış mekan uygulamalarındaki kaplama malzemelerinin UV bozulması ve aşınma nedeniyle genellikle her 3 ila 5 yılda bir değiştirilmesi gerekir. Proaktif değiştirme inşaat makineleri için yedek koltuklar arızadan önce operatörün yaralanma riskini azaltır ve plansız aksama sürelerini önler.

3. Evrensel bir koltuk, OEM'e özel bir koltuğun yerini alabilir mi?

Montaj modeli, boyutsal çerçeve, süspansiyon özellikleri ve emniyet kemeri standartlarının eşleştiği doğrulanırsa, evrensel satış sonrası koltuklar OEM koltukların yerini alabilir. Birçok satış sonrası tedarikçi, birden fazla cıvata düzenine uyum sağlayan ayarlanabilir montaj adaptörlerine sahip koltuklar üretir. Bununla birlikte, ekskavatörlerde yaygın olan entegre kontrol konsollarına sahip koltuklar, evrensel koltukların desteklemeyebileceği makineye özel konsol montaj arayüzleri gerektirir. Filo uygulamaları için evrensel bir yedek parça belirlemeden önce daima makine modelini, kabin boyutlarını ve konsol bağlantı gereksinimlerini çapraz referans olarak alın.

4. İnşaatta kullanıma yönelik mekanik ve havalı süspansiyonlu koltuk arasındaki fark nedir?

Mekanik süspansiyonlu koltukta titreşimi izole etmek için helezon yay ve amortisör sistemi kullanılır. Harici bir enerji kaynağı gerektirmez ve basınçlı hava kaynağı olmayan makinelere çok uygundur. Hava süspansiyonlu koltukta operatörün ağırlığını desteklemek ve titreşimi izole etmek için basınçlı bir kese kullanılır. Daha hassas ağırlık ayarı sağlar ve genellikle operatörün ağırlık aralığında daha düşük SEAT değerlerine ulaşır. Hava sistemleri, çoğu modern inşaat makinesinin kabinin HVAC veya pnömatik devresi yoluyla sağladığı 6 ila 8 bar'lık temiz, kuru basınçlı hava beslemesine ihtiyaç duyar. Filo alımı için, süspansiyon sistemli inşaat ekipmanı koltuklarıs Hava konfigürasyonu, titreşime maruz kalmanın en aza indirilmesinin birincil amaç olduğu yüksek çalışma saatli uygulamalar için tercih edilir.

Referanslar

• Uluslararası Standardizasyon Örgütü. ISO 7096: Hafriyat Makineleri - Operatör Koltuğu Titreşiminin Laboratuvar Değerlendirmesi . ISO, Cenevre.
• Uluslararası Standardizasyon Örgütü. ISO 2631-1: Mekanik Titreşim ve Şok - İnsanın Tüm Vücut Titreşimine Maruz Kalmasının Değerlendirilmesi, Bölüm 1: Genel Gereksinimler . ISO, Cenevre.
• Avrupa Parlamentosu ve Konseyi. Çalışanların Fiziksel Etmenlerden (Titreşim) Kaynaklanan Risklere Maruz Kalmasına İlişkin Asgari Sağlık ve Güvenlik Gereksinimlerine İlişkin 2002/44/EC Direktifi . Avrupa Birliği Resmi Gazetesi, 2002.
• Uluslararası Standardizasyon Örgütü. ISO 6683: Hafriyat Makineleri - Emniyet Kemerleri ve Emniyet Kemeri Bağlantıları - Performans Gereksinimleri ve Testler . ISO, Cenevre.
• Griffin, M.J. İnsan Titreşimi El Kitabı . Academic Press, Londra, 1990.
• Avrupa İş Sağlığı ve Güvenliği Ajansı. Tüm Vücut Titreşimi: İnşaat Sektöründe İşçilerin Maruz Kalması . EU-OSHA, Bilbao, 2008.
